Kasımlar HES Derivasyon Tüneli
Tüneli Kazı, Tahkimat ve Beton Kaplama Projesi
Kasımlar HES Derivasyon Tüneli Kazı, Tahkimat ve Beton Kaplama Projesi
Proje Kategorisi
Tamamlanan Projeler / Enerji ve HES Projeleri
Proje Başlığı
Kasımlar HES Derivasyon Tüneli Kazı, Tahkimat ve Beton Kaplama Projesi
Proje Alt Başlığı
Yatay Kurplu Modifiye Yuvarlak Kesitli Hidroelektrik Derivasyon Tüneli
Proje Lokasyonu
İbisler Köyü / Kasımlar / Isparta
İşveren
GÜLSAN İnşaat San. ve Tic. A.Ş.
Sözleşme Tarihi
01.04.2013
İş Bitim Tarihi
30.07.2013
Proje Tanımı

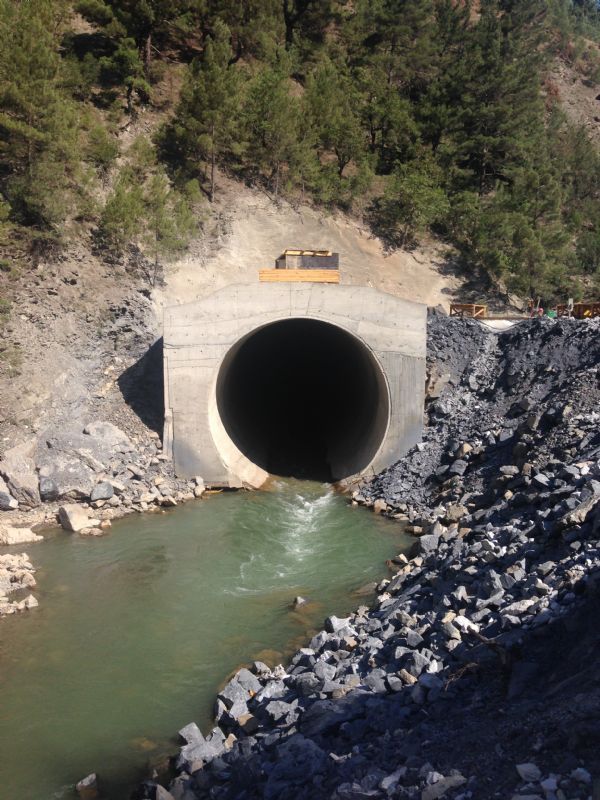

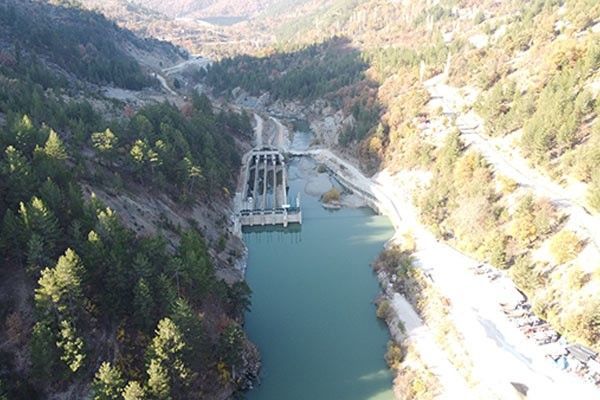

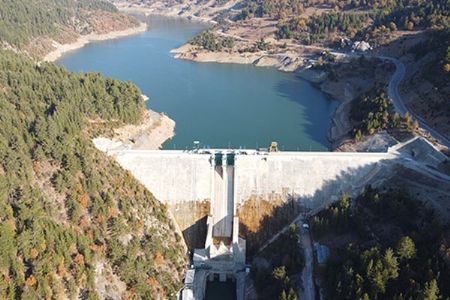

Kasımlar HES Derivasyon Tüneli Projesi, hidroelektrik enerji üretim altyapısı kapsamında baraj gövdesinin korunması, bakım dönemlerinde suyun kontrollü tahliyesi ve taşkın durumlarında yüksek debili suyun güvenli şekilde derivasyon hattına aktarılması amacıyla gerçekleştirilmiştir.
Proje kapsamında yatay kurplu, kavisli aksa sahip modifiye yuvarlak kesitli tünel uygulaması yapılmıştır. Sahada "muz formu" olarak ifade edilen bu kavisli tünel geometrisi; aplikasyon, kazı yönlendirmesi, tahkimat ve beton kaplama imalatlarında yüksek hassasiyet gerektiren özel bir mühendislik uygulamasıdır.
Teknik Özellikler
| İş Kalemi | Miktar |
|---|---|
| Tünel Uzunluğu | 625 mt |
| Tünel Kazısı | 50.250 m³ |

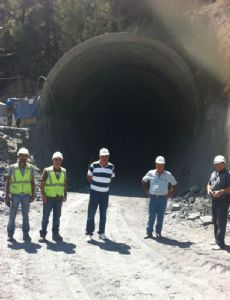

| Portal Kazıları | 55.500 m³ |
| Beton Kaplama | 12.643,75 m³ |
| Shotcrete / Püskürtme Beton | 3.652,50 m³ |
| Donatı Demiri | 373,65 ton |
| Çift Kat Çelik Hasır Yüzeyi | 24.350 m² |
| Profil İksa | 625 adet |
| Profil İksa Ağırlığı | 343,75 ton |
| Bulon | 22.500 adet |
| Bulon Toplam Boyu | 90.000 mt |
| Süren | 16.667 adet |
| Süren Toplam Boyu | 66.668 mt |
| Bulon + Süren Toplam Boyu | 156.668 mt |
Uygulanan İşler

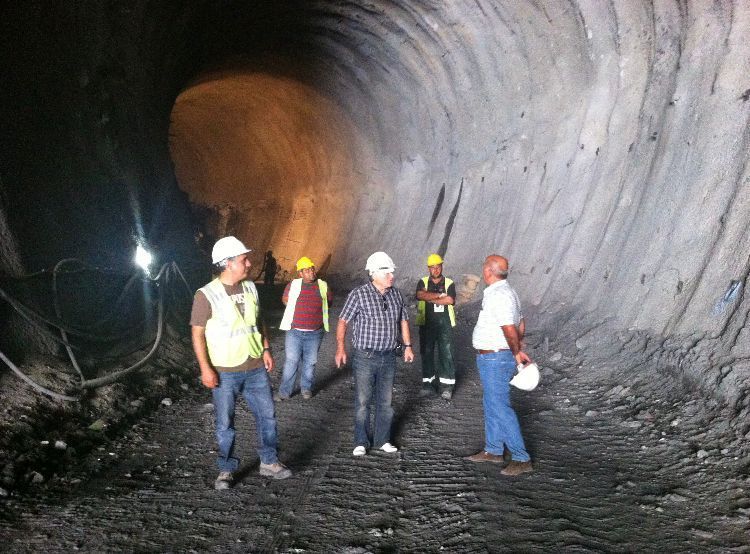

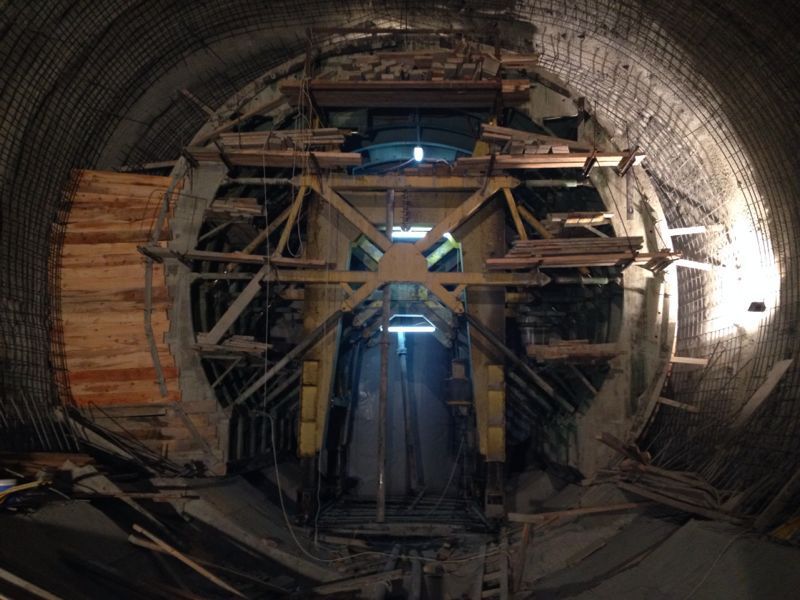

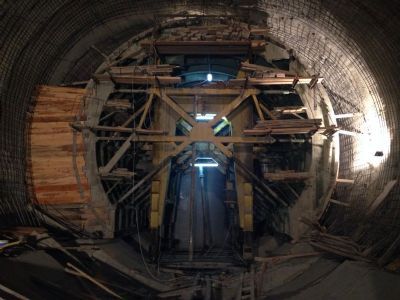

Proje kapsamında NATM prensiplerine uygun kontrollü tünel kazısı, portal kazıları, püskürtme beton uygulamaları, kaya bulon sistemleri, süren uygulamaları, profil iksa imalatları, çift kat çelik hasır destekleme ve nihai beton kaplama işleri gerçekleştirilmiştir.
Mühendislik Değerlendirmesi
Kasımlar HES Derivasyon Tüneli; yatay kurplu tünel aksı, modifiye yuvarlak kesit yapısı ve ağır betonarme kaplama sistemiyle hidroelektrik derivasyon tünelleri arasında teknik açıdan nitelikli bir uygulamadır.
Kavisli aks nedeniyle kazı yönlendirmesi, overbreak kontrolü, shotcrete kalınlık dengesi, bulon açıları, iksa yerleşimi ve nihai beton kaplama toleransları yüksek hassasiyetle yönetilmiştir.
Sonuç
Kasımlar HES Derivasyon Tüneli Projesi; enerji altyapısı, hidrolik yapı mühendisliği, NATM tünel uygulamaları ve kavisli akslı derivasyon tünelleri alanında ABA Yol İnşaat'ın saha tecrübesini ortaya koyan önemli tamamlanmış projelerden biridir.
